TL6158SA1-R

主控芯片:SV6158P
规格:1T1R
速率:150M
接口:SDIO
尺寸:12*12*0.8mm (L*W*H)
工作电压:3.3V
无线标准:802.11b/g/n
频带宽度:2.4G
工作温度:-20°C to +70°C

产品介绍

产品特点


■ 支持Linux/Android操作系统

■ 支持Soft AP

■ 符合CE/FCC/SRRC电磁兼容法规

■ 遵循RoHs/REACH环保指令

■ 邮票孔封装,易于SMT制程

■ 适用于:IPC、智能电视、机顶盒、行车记录仪

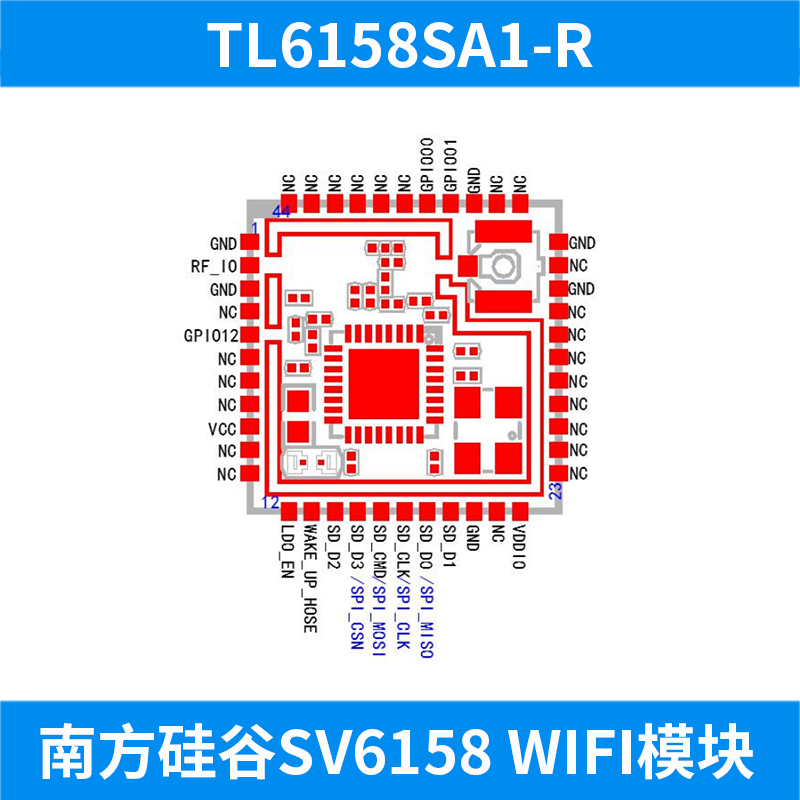

TL6158SA1-R 2.jpgSV6158模块引脚.pngSV6158模块尺寸.png

引脚序号引脚名称功能描述电压

1.3.20.31.33.36

GND

Ground


2

RF-IO

RF port


4.6.7.8.10.11.21.

23~30.32.34.35.39~44

NC

Floating, Don't connected to ground

5

GPIO12

0:SDIO mode 1:SPI mode

VDDIO

9

VCCVDD input , 3.3V

3.3V

12

LDO_EN

Reset, active low

VDDIO

13

GPIO14

WAKE_UP_HOST

VDDIO

14

GPIO36

SD_D2

VDDIO

15

GPIO37

SD_D3/SPI_CSN

VDDIO

16

GPIO19

SD_CMD/SPI_MOSI

VDDIO

17

GPIO20

SD_CLK/SPI_CLK

VDDIO

18

GPIO21

SD_D0/SPI_MISO

VDDIO

19

GPIO22

SD_D1

VDDIO

22

VDDIO

VDD input for GPIO pins

VDDIO

37

GPIO01

UART_LOG_TX 只供调试使用

VDDIO

38

GPIO00

UART_LOG_RX 只供调试使用

VDDIO
