CB3L

主控芯片:BK7231N
规格:1T1R
速率:150M
接口:UART 、PWM 、ADC 、DAC 、I2C 、SPI 、GPIO 、SDIOT
尺寸:16*24*0.8mm (L*W*H)
工作电压:3.3V
无线标准:802.11b/g/n+BLE5.1
频带宽度:2.4G
工作温度:-20°C to +85°C

产品介绍

产品特点


■ 支持Free RTOS操作系统

■ 支持Soft AP

■ 符合CE/FCC/SRRC电磁兼容法规

■ 遵循RoHs/REACH环保指令

■ 邮票孔封装,易于SMT制程

■ 适用于:电工、照明、大小家电、氛围照明

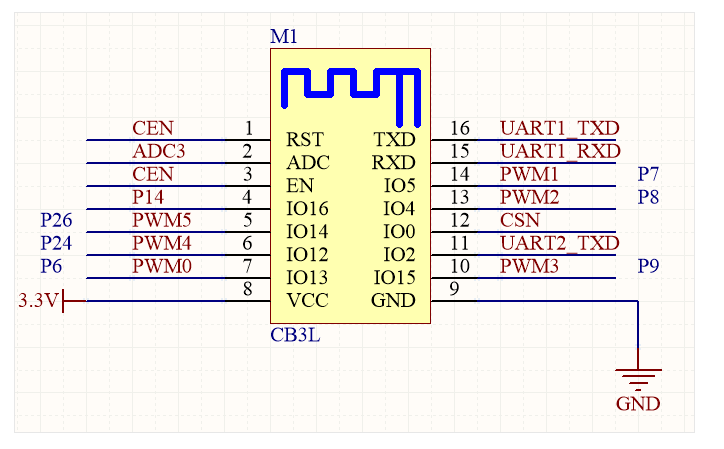

引脚序号符号IO类型功能
1RSTI/O复位引脚,目前生效
2ADCAIADC,对应 IC 的 P23
3ENI模组使能脚,模组已经上拉。
4P14I/O普通 IO 引脚,用的是 P14
5P26I/O支持硬件 PWM,对应 IC 的 P26
6P24I/O支持硬件 PWM,对应 IC 的 P24
7P6I/O支持硬件 PWM,对应 IC 的 P6
8VCCP模组的电源引脚(3.3V)
9GNDP地线
10P9I/O支持硬件 PWM,对应 IC 的 P9
11TXD2I/OUART2_TX,debug_log_Uart 对应 IC 的 P0
12CSNI/O客户使用需加上拉电阻,禁止在上电前拉低,对应 IC 的 P21
13P8I/O支持硬件 PWM,对应 IC 的 P8
14P7I/O支持硬件 PWM,对应 IC 的 P7
15RXD1I/O用户串口 UART_RX,对应 IC 得 P10;禁止上拉,MCU对接串口默认状态需配置成低电平或者高阻态
16TXD1I/O用户串口 UART_TX,对应 IC 得 P11;禁止上拉,MCU对接串口默认状态需配置成低电平或者高阻态
