TL8266EXRL-AZ

主控芯片:ESP8266EX
规格:1T1R
速率:72M
接口:UART 、PWM

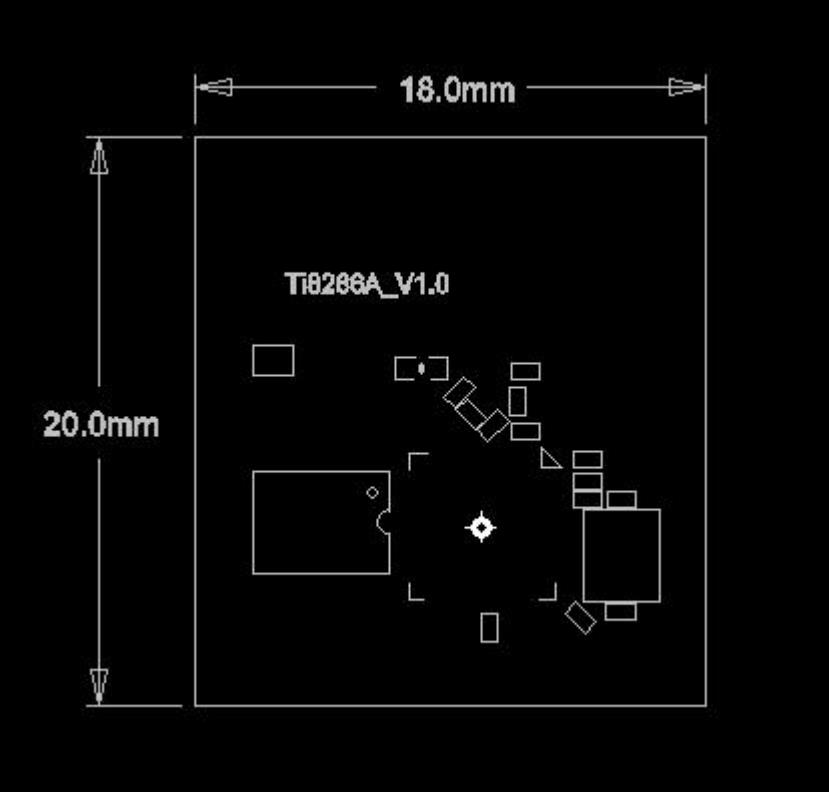

尺寸:18*20mm (L*W*H)
工作电压:2.5-3.6V
无线标准:802.11b/g/n
频带宽度:2.4G
工作温度:-20°C to +85°C

产品介绍

产品特点


■ 支持Free RTOS操作系统

■ 支持Soft AP

■ 符合CE/FCC/SRRC电磁兼容法规

■ 遵循RoHs/REACH环保指令

■ 邮票孔封装,易于SMT制程

■ 适用于:电工、照明、大小家电、氛围照明


PinNameDescription
1

GND

Ground connections

2

IO16

深度睡眠唤醒(

deep sleep wake up)GPIO16

3

TOUT

ADC 端⼝(注:芯⽚内部 ADC 端⼝),可⽤于检测 VDD3P3 (Pin3, Pin4)

源电压和 TOUT (Pin6) 的输⼊电压(⼆者不可同时使⽤)

4

RST

外部重置信号(低电平有效)

5

IO5

GPIO5

6

GND

Ground connections

7

TXD

GPIO1

8

RXD

GPIO3

9

IO4

GPIO4

10

3V3

模拟电源 2.5 V ~ 3.6 V(标准电压 3.3V

11

EN

芯片使能端,⾼电平:有效,芯⽚正常⼯作;低电平:芯⽚关闭,电流很⼩

12

IO14

GPIO14

13

IO12

GPIO12

14

IO13

GPIO13

15

IO15

GPIO15

16

IO2

GPIO2

17

IO0

GPIO0

18

GND

Ground connections
