TL8852BEPB

主控芯片:RTL8852BE
规格:2T2R
速率:300+866M
接口:PCIE

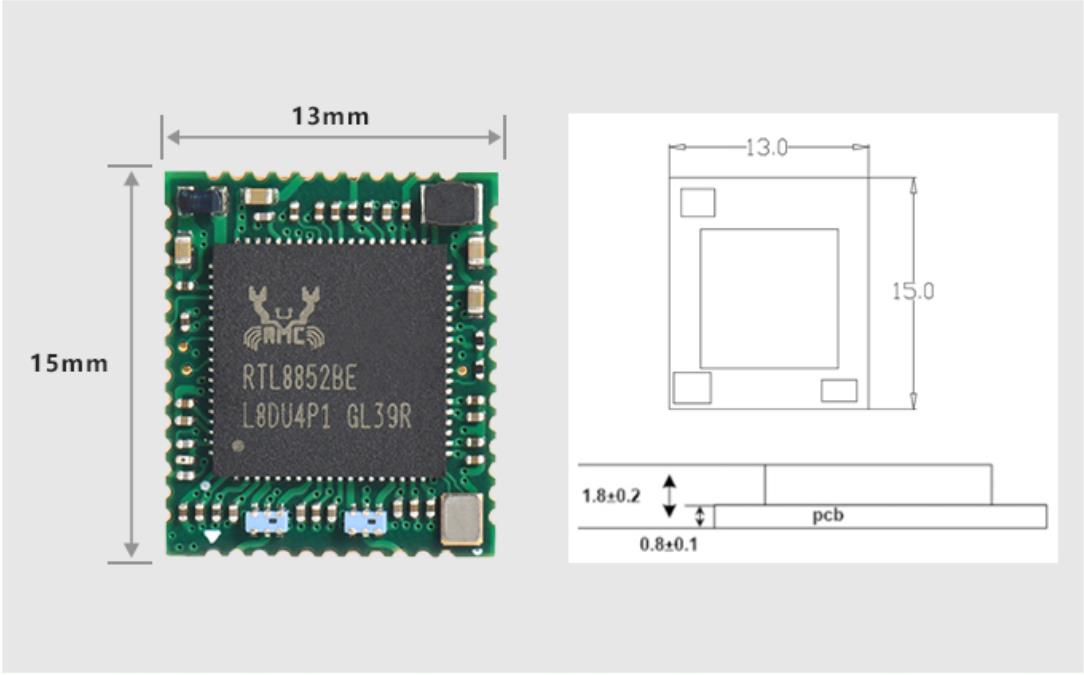

尺寸:13*15mm
工作电压:3.3V
无线标准:802.11b/g/n/ax+BLE5.2
频带宽度:2.4G+5.8G
工作温度:-20°C to +70°C

产品介绍

产品特点


■ 支持Linux/Android操作系统

■ 支持Soft AP

■ 符合CE/FCC/SRRC电磁兼容法规

■ 遵循RoHs/REACH环保指令

■ 邮票孔封装,易于SMT制程

■ 适用于:IPC、投影仪、智能电视、机顶盒、行车记录仪

TL8852BEPB_深圳市创凌智联科技有限公司.jpgTL8852BEPB_深圳市创凌智联科技有限公司 2.jpg

PinNameDescription
1 3-8 10 11 25 27 30 32 39GND

Ground connections

2

ANT1

RF I/O port chain1, Dual band Wi-Fi and BT(2 ant

type)

9

ANT0

RF I/O port chain0, dual band Wi-Fi

12

PERST

PCIE reset, active low

14G_BT

GPIO5. G_BT

If not used keep NC.

Do not connect to GND.

15

SD_RESET

Reset Pin for SDIO interface

ON: pull high; OFF: pull low

Low for disable SDIO interface

16

WL_WAKE_HOST

GPIO10.

WLAN to wake-up HOST

17

SDIO_CMD

SDIO command line

18

SDIO_ CLK

SDIO clock line

19

SDIO_DATA3

SDIO data line 3

20

SDIO_DATA2

SDIO data line 2

21

SDIO_DATA0

SDIO Data line 0
22

SDIO_DATA1

SDIO data line 1

24 25 26 28 29 31

NC

No connect

33

PECLK-

PCIE CLK-

34

VDDIO

I/O Voltage supply input 1.8V or 3.3V

35

PECLK+

PCIE CLK+

36

VCC33

Main power voltage source input 3.3V

37

CLK REQ

PCIE clk request

38

BT_DIS_N

Enable pin for Bluetooth device

Default ON: pull high; OFF: pull low

40

UART_TXD

Bluetooth UART interface

41

UART_RXD

Bluetooth UART interface

42

UART_RTS

Bluetooth UART interface

43

UART_CTS

Bluetooth UART interface

44

HSIN

PCIE RX-

45

HSIP

PCIE RX+

46

HSON

PCIE TX-

47

HSOP

PCIE TX+

48

RF_BT

BT antenna (opional if 3 ant type)

2 ant type NC this pin

49

HOST_WAKE_BT

HOST wake-up Bluetooth device

50

BT_WAKE_HOST

Bluetooth device to wake-up HOST
